产品简介
商品名称:WXD670型高速往复金刚石线切割机
商品编号:WXD670
上架时间:2017-04-07
浏览次数:21850
币种:
产品详细说明

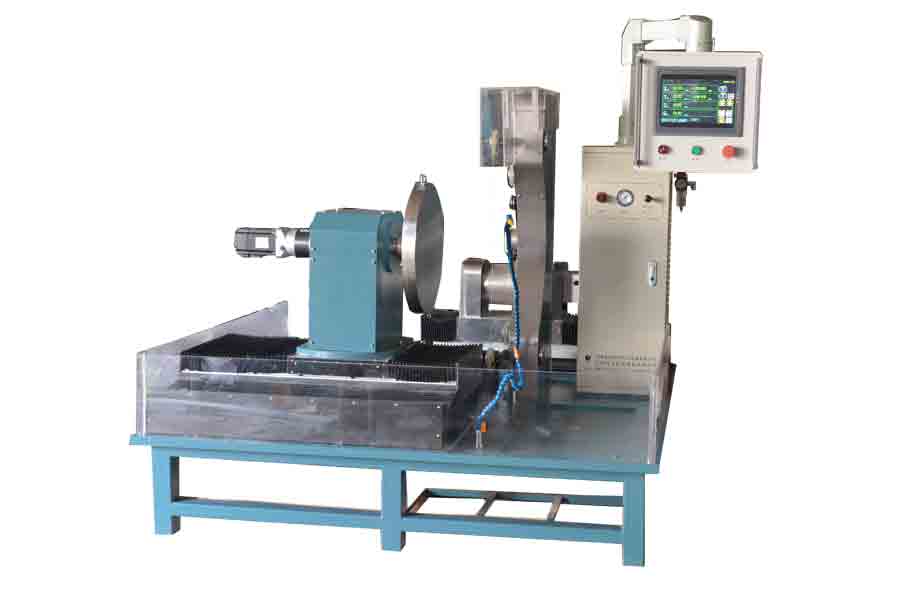

产品型号 WXD670型高速往复金刚石线切割机
产品简介

该机设计巧妙,总成摆布合理,操作简便.

适用范围:

★ 金属、非金属贵重或超硬材料的精密切割。特别是对人工晶体、陶瓷、光学、玛瑙、玉石以及半导体材料的精密切割。



主要特点

特    点:

★   X轴移动平台由双直线导轨支撑,精密滚珠丝杠/伺服电机驱动,由PLC控制,进给速度可无级调整在0.01微米~ 100毫米/分之间,移动长度:400毫米。并对切割数据进行管理。

★   Y轴移动平台由双直线导轨支撑、精密滚珠丝杠/伺服电机驱动,PLC控制,可精确控制切割厚度(小数点后两位),移动长度:300毫米。

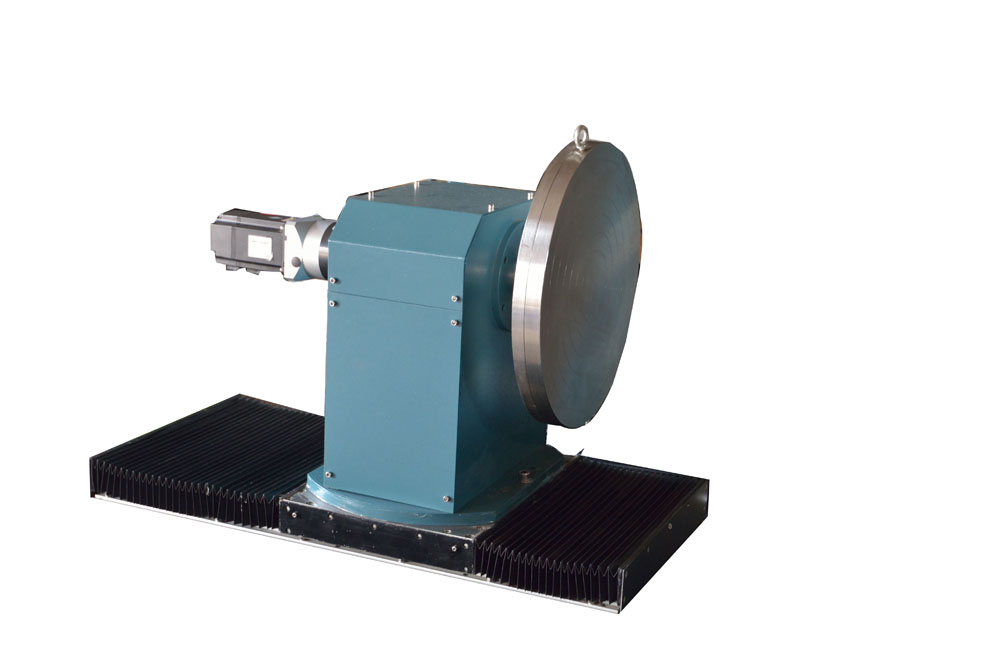

Y轴移动平台上装有二维旋转(水平方向360°垂直方向±45°)夹具,该夹具(Z轴)上安装了由伺服电机驱动、无级调速的可旋转的载料盘,PLC控制伺服电机旋转速度在0~20转/分之间,可实现金刚石线与料的点接触切割。这样,切割阻力不随切割深度变化而变化,使切割面形一致而实现被切材料的平整度。以切割白宝石(8英寸)为例,效率比不旋转切割可提高一倍,也可以停止伺服电机,由旋转切割变为不旋转切割,实现矩形和角度的切割。

★   PLC程序对切割进给速度、切割总长度、切割厚度、旋转转数、金刚石线的线速度、滚筒移动距离及方向等进行数据调控管理;

★   金刚石切割微线张紧采用双回路可调气压装置;

★   金刚石切割线缠绕系统采用精密滚珠丝杠推动的往复移动平台做往复运动,并由PLC控制的伺服电机,使得滚筒运转平稳、无爬行;可实现金刚石切割线的线速度0~12米/秒

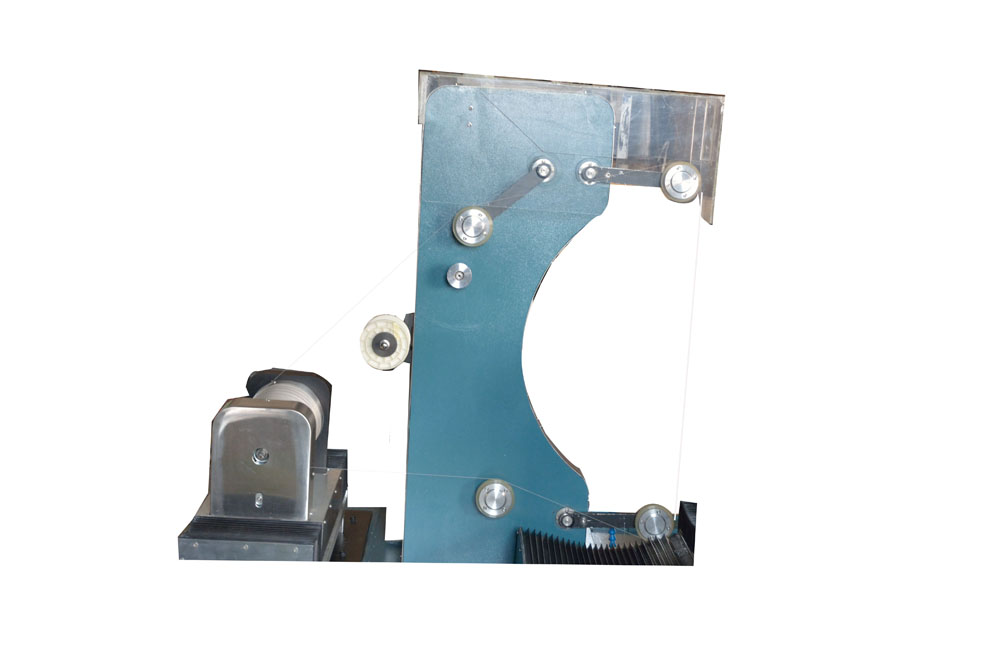

★   金刚石线经由4个导轮回绕在滚筒上,以往4个导轮是不锈钢材质的,现我们改为环型高分子材料作导轮的外套,装卸方便,从而保护了金刚石线的使用寿命,同时也方便了4个导轮的更换。金刚石线经由4个导轮(其中一个导轮是由气动作支撑,带有张力调整的。)回绕在滚筒上,以往4个导轮是不锈钢材质的,现我们改为环型高分子材料作导轮的外套,装卸方便,从而保护了金刚石线的使用寿命,同时也方便了4个导轮的更换。

★   装有泵输送冷却液循环装置;

★   金刚石切割线的长度可在 ≤ 250米的范围内随意使用;

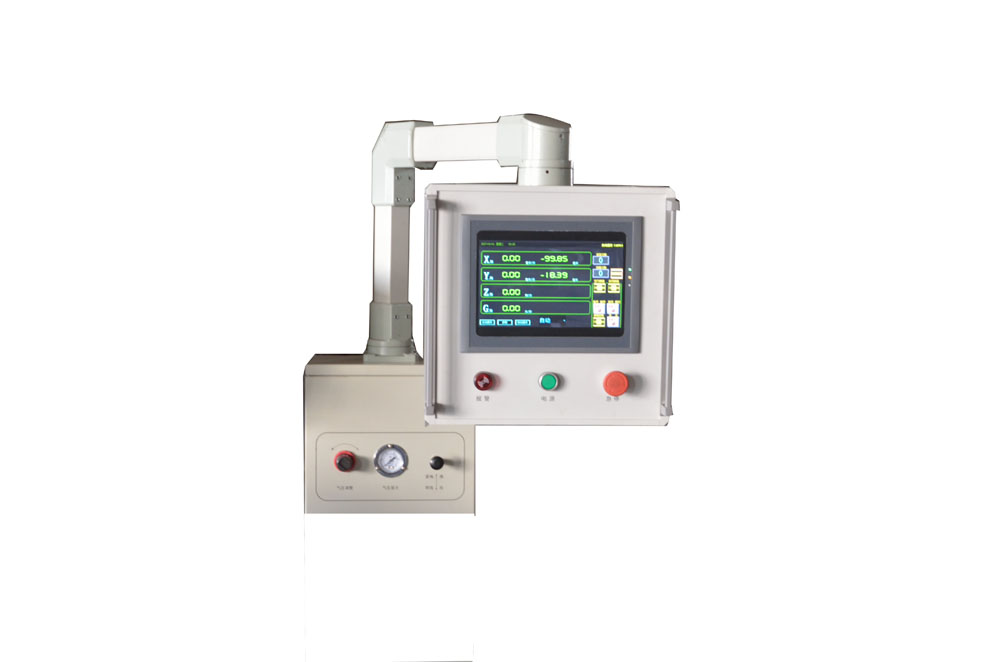

★   在触摸屏上的管理栏目内,输入相关数据后可实现连续自动切割

★   有断线报警停机装置。

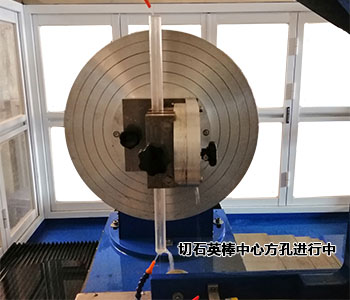

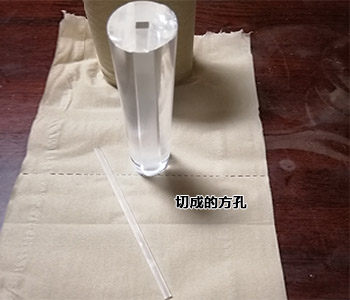

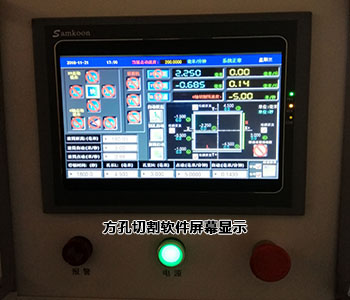

★   该机还可以使用专门的切割方孔的控制软件,可将被切割材料中心处自动切出长方孔,长宽距离数据可随意设置。照片显示的是切割600毫米长的石英玻璃棒料,在该棒中心处,切割长3毫米,宽4.5毫米,高度600毫米的方孔。

技术参数

技术指标:

    切割微线长度:   ≤250米之间均可;

    切割微线直径:    0.5毫米之间均可;

★     切割微线线速度:  0~12米/秒之间,无级可调;

★     最大切割直径:    600毫米

     X轴移动平台行程: 400毫米

★     Y轴移动平台行程: 300毫米

★     Z轴二维夹具水平旋转360度,垂直旋转45度。旋转/不旋转粘料盘:0~12转/分 无极调速

★     气动张力调整:    0~0.6兆帕之间无级可调;

     重      量:      1200公斤

    外  型  尺  寸: 2000×1800×1700(毫米)

     电      源:      交流220伏




产品规格
耗材

★  金刚石切割线

  专用粘接蜡

★   石墨块


可选配件

★  金刚石切割线


 静音空气压缩机
